V průmyslu betonových výrobků jsou výrobní procesy obvykle rozděleny do dvou zdánlivě nezávislých fází: návrh směsi a výběr materiálu formy. První je prováděn materiálovými inženýry v laboratořích, zatímco druhý je pořizován výrobními odděleními na základě parametrů zařízení. Skutečný klíč k určení ceny a kvality produktu však spočívá v překlenutí technické mezery mezi těmito dvěma doménami.

Návrh betonové směsi není pevnou hodnotou – je přímým určujícím faktorem opotřebení formy, životnosti a kvality povrchové úpravy. Ignorování charakteristik kameniva, poměru voda-cement a metod zhutňování při návrhu směsi může vést k tomu, že výběr materiálu formy spadne do úskalí „nedostatečné tvrdosti“ nebo „nedostatečné houževnatosti“, což v konečném důsledku vede k častým změnám formy nebo vadám šarže.

Níže jsou uvedeny konkrétní účinky tří klíčových faktorů při návrhu směsi na výběr materiálu formy:

1. Agregátní tvrdost a gradace: Stanovení "ochrany proti opotřebení" Mold Steel

Kamenivo (písek, kámen) v betonu jsou přímé „řezné nástroje“, které způsobují opotřebení forem.

Vysoce křemičité/tvrdé kamenivo: Pokud návrh směsi používá vysoce křemičitý drcený kámen nebo vyrobený písek (s ostrými hranami),plíseňpovrch dutiny snese silné abrazivní opotřebení. V tomto případě je nezbytná vysoce uhlíková legovaná ocel s hlubokým nauhličením a kalením, která zajistí, že povrchová tvrdost dosáhne 58–62 HRC, aby odolala oděru.

Špatná zrnitost kameniva: Když je jemné kamenivo nadměrné nebo je gradace špatná, výrazně se zvyšuje vnitřní tření betonové směsi, což vede k prudkému odporu při vyjímání z formy. Má-li forma pouze vysokou tvrdost bez dostatečné houževnatosti (tvrdost jádra pod HRC 35-40), stává se vysoce náchylnou k praskání v důsledku koncentrace napětí během opakovaných tažných cyklů.

2. Poměr a zhutnění voda-cement Metoda: "Obava vyjímání z formy" pro plísně

Poměr voda-cement ovlivňuje nejen pevnost, ale také přilnavost betonu k povrchu formy.

Nízký poměr voda-cement (suchý a tvrdý beton): Tato směs se běžně používá pro vysoce přesné bloky, má nízkou vlhkost a vysokou viskozitu. Vyžaduje extrémně vysokou hladkost povrchu (Ra ≤ 1,6) a vhodné úhly úkosu na ​​dutině formy. Pokud je povrch formy drsný, suchá a tvrdá směs silně přilne, což způsobí praskání produktu během vyjímání z formy nebo abnormální opotřebení pracovní plochy formy.

Vysokofrekvenční vibrační zhutňování: Pokud návrh směsi spoléhá na intenzivní vibrace pro zhuštění, musí celá forma odolat vysokofrekvenčnímu nárazu. V takových případech je třeba se při výběru materiálu vyhnout křehkým nástrojovým ocelím a místo toho použít oceli legované chrom-molybdenem, jako je 42CrMo, využívající jejich vynikající odolnost proti únavě, aby se zabránilo prasknutí substrátu formy.

3. Typ cementu a příměsi: "Chemický útok" na formy

To je snadno přehlédnutelný neviditelný faktor.

Reakce alkalického kameniva a koroze: Při použití cementů s vyšší alkalitou nebo při příměsích obsahujících zvýšený obsah sulfidů se mohou ve vlhkém a horkém prostředí snadno vyvíjet korozivní látky. Pokud povrchová nášlapná vrstva formy obsahuje mikrotrhliny, koroze se bude šířit z povrchu dovnitř, což urychlí selhání substrátu. V takových případech povrch formy vyžaduje antikorozní zpevnění nebo výběr speciálních jakostí oceli s lepší odolností proti korozi.

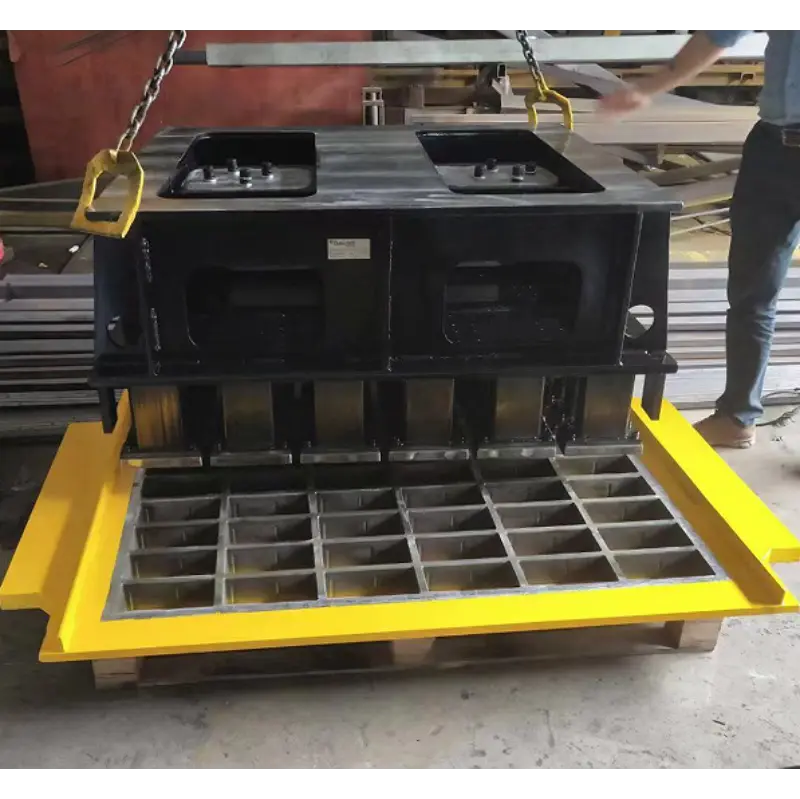

Přehled odvětví: Od „výměny reaktivní formy“ k „proaktivnímu přizpůsobení“

Jako výrobce forem,Fujian Unik Mold Technology Co., Ltd. během svých služeb globálním klientům zjistila, že 80 % předčasných selhání formy (jako je abnormální opotřebení a praskání) není způsobeno problémy s kvalitou oceli jako takovými, ale nesouladem mezi výběrem materiálu formy a skutečným návrhem směsi klienta.

Profesionální dodavatelé forem by proto neměli nabízet pouze standardizované produkty. Během fáze výběru by měli výrobci proaktivně získat od klientů tři kritické informace:

Typ agregátu a maximální velikost částic – k posouzení závažnosti opotřebení.

Tvářecí tlak a frekvence vibrací – pro stanovení požadované houževnatosti oceli.

Požadavky na očekávaný denní výkon a celkovou životnost – na základě nákladů a potřeb přesnosti navrhnout, zda by mělo být přijato zpracování s dvojí tvrdostí (tvrdý vnější povrch s houževnatým jádrem) nebo procesy kompozitního potahování.

Závěr: Návrh betonové směsi představuje „stranu poptávky“, zatímco výběr materiálu formy je „stranou odezvy“. Pouze převedením fyzikálního a chemického namáhání obsaženého v návrhu směsi do specifických ukazatelů výkonnosti materiálu (gradient tvrdosti, pevnost v ohybu, odolnost proti korozi) můžeme skutečně dosáhnout dlouhodobé stability v přesnosti produktu a optimalizovat celkové náklady. Vztah mezi dodavateli a klienty by měl přesahovat jednoduché transakce a vyvinout se v hlubokou technickou spolupráci založenou na materiálové vědě.
